Kurvenelemente


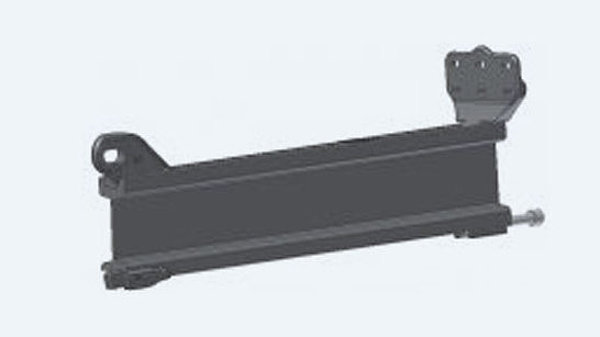

Kurvenschienen I140V+N

Damit ein störungsfreies Durchfahren von EHB-Kurven möglich ist, wurde der Mindestradius für Kurven auf r = 4.000 mm festgelegt.

Standard-Kurvensegmente:

Kurvenwinkel 10°, Radius r = 4.000 mm
Kurvenwinkel 15°, Radius r = 4.000 mm
Kurvenwinkel 10°, Radius r = 5.000 mm
Kurvenwinkel 10°, Radius r = 6.000 mm

Sonder-Kurvensegmente:
Je nach Anforderung können beliebige Winkel (5°, 7,5°, 12,5° etc.) mit Radien mindestens r = 4.000 mm hergestellt werden.


Raumkurve I140V+N

Dieses Element wird verwendet, um Höhenunterschiede in Kurven auszugleichen. Die Radien der Schiene betragen in der Hochachse mindestens 10.000 mm und in der Querachse mindestens 4.000 mm.


Kurvenanschlussschienen I140V+N

Anschlussschienen in der Standardlänge von 1.000 mm werden zum Anschluss an Kurven und Weichen verwendet. Auf Anfrage können auch andere Längen gefertigt werden.
